Vorgabe: Diesmal wird der Kabelbaum perfekt! Alles trennbar, sauber dokumentiert etc.

Und am Ende soll´s auch noch aufgeräumt aussehen.


Tja, hier nun das erste Ergebnis: Bis auf´s "aufgeräumt" stimmt das Ergebnis...



92.25 KB

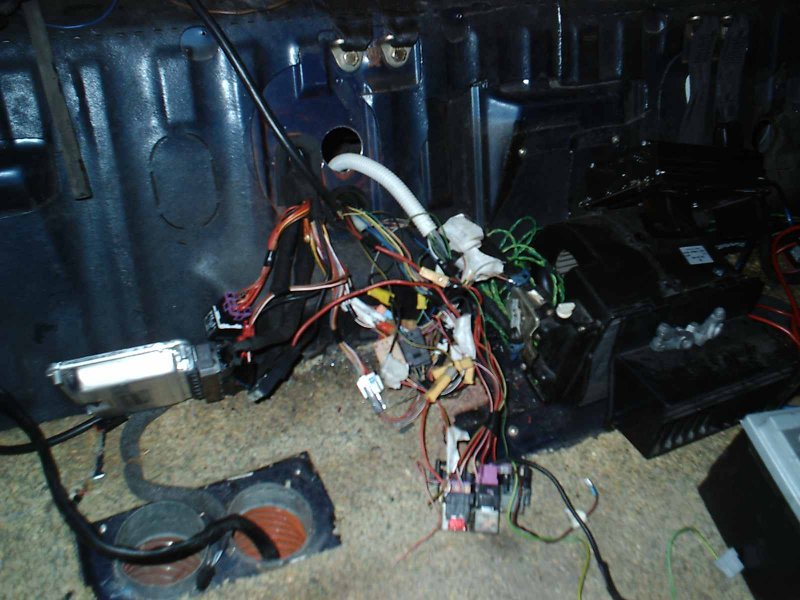

Im Loch (in der Motorraumschrägen) links kommt der TDI-Motor-Baum unter die Sitzbank.
Im Loch unten rechts ist der originale Haupt-Baum, der eigentlich beim Bus im schwarzen Kasten im Motorraum endet, reingeführt.
Der Kabelbaum ist vom Verteilerkasten im Motorraum bis zum Querträger, an dem auch das Getriebelager sitzt, aufgeteilt. Die eine Hälfte der Strippen für die Rückleuchten geht weiterhin nach hinten, die Hälfte für die Motorelektrik ist jetzt unter die Rückbank abgezweigt.

Das rechte obere Loch (Tülle fehlt) ist die Durchführung für einen zweiten Hauptbaum, der auch nach vorn geht und TDI-spezifische Leitungen enthält.
